型號

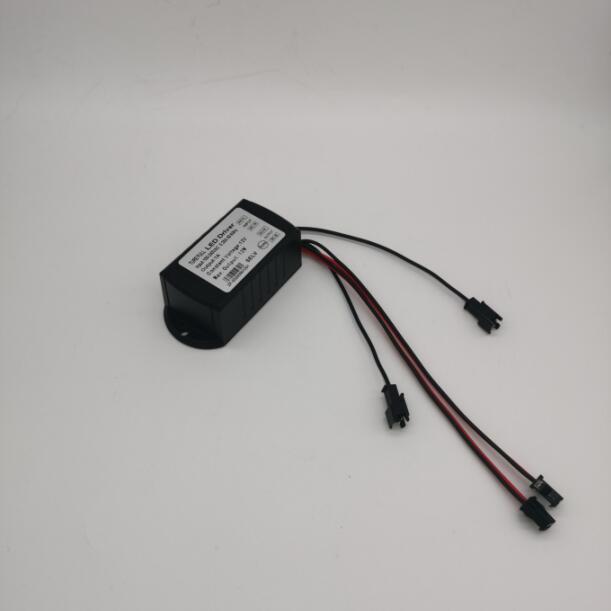

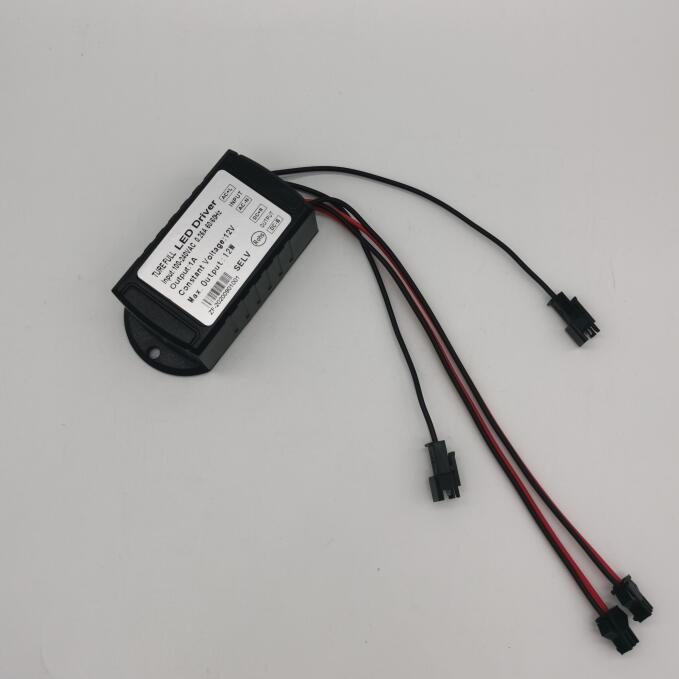

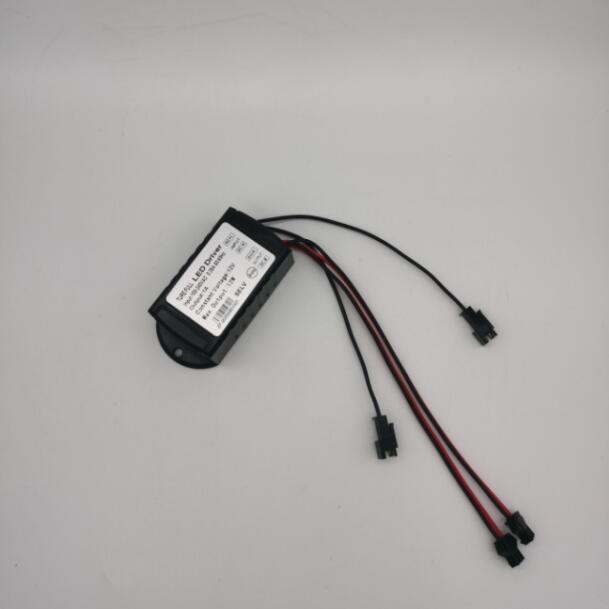

ZF-HLZ-12W

輸出

空載電壓（MAX）

12.3VDC

輸出電流（MAX）

1.2A

輸出功率（MAX）

15W

紋波與噪聲 備注2

100mV

輸出電壓范圍

11.7-12.3

電壓誤差（MAX）

±３%

效率（Typ）

80%

線性調整率（MAX）

±2%

負載調整率（MAX）

±2%

輸入

啟動時間 （MAX）

300ms，600ms（滿載）230VAC/115AC

保持時間（Typ）

10ms滿載 230VAC/115VAC

頻率范圍

47-63HZ

功率因數（Typ）

PF>0.55   230VAC滿載

電壓范圍 備注3

100-265VAC

交流電流（Typ）

0.3A/115VAC,  0.15A/230VAC

浪涌電流（Typ）

冷啟動<30A /230VAC

漏電流

<0.75MA/240VAC

保護

輸出過電流保護

110-120%

保護模式：恒功率限制

輸出過電壓保護

保護模式：恒壓限制

輸出短路保護

保護模式：打嗝，短路移除后可自行恢復

過溫度保護

145℃±10℃，啟動

環境

工作溫度

-40---+55℃

工作濕度

20-95%RH ，無冷凝

儲存溫度、濕度

-40-+80℃，10-95%RH

最大溫升

+55℃  無風敞開式環境

耐振動

10-500HZ,5G 12分鐘/周期，X,Y,Z軸各72分鐘

耐壓

I/P-O/P:3.75KVAC

絕緣阻抗

I/P-O/P:  100M Ohms/500VDC/25℃/70%RH

安全規范 備注3

EN 61347-1：2008+A1：2011+A2：2013 ,   EN 61347-2-13：2006  , EN 62493：2010

其它

MTBF

≥150Khrs  MIL-HDBK-218F(25℃)

尺寸

長*寬*高：76*38.5*28.7mm

包裝

備注

1.如未特別說明，所有規格參數均在輸入為230VAC. 25℃環境溫度下進行量測。

2.紋波和噪聲測量方法：使用一條0.52mm雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。

3.安規設計TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006
